Un grand mélangeur en béton est un équipement essentiel de l'industrie de la construction, conçu pour mélanger du ciment, des agrégats, de l'eau et parfois des additifs pour créer des mélanges de béton homogènes. En tant que premier fournisseur de grands mélangeurs en béton, je suis bien versé dans les différents composants qui composent ces machines robustes. Comprendre les parties d'un grand mélangeur en béton est crucial pour les opérateurs, les entrepreneurs et toute personne impliquée dans le processus de production en béton, car il aide à un fonctionnement, à la maintenance et au dépannage appropriés.
Mélanger le tambour
Le tambour de mélange est le cœur d'un grand mélangeur en béton. Il s'agit d'un grand récipient cylindrique où le mélange réel des ingrédients en béton a lieu. Généralement en acier à haute résistance, le tambour est conçu pour résister à la nature abrasive du mélange en béton. À l'intérieur du tambour, il y a des lames ou des pagaies en spirale. Ces lames jouent un rôle vital dans le processus de mélange. Alors que le tambour tourne, les lames soulèvent et dégringolent les matériaux, assurant un mélange complet. La forme et la disposition des lames sont soigneusement conçues pour optimiser l'efficacité de mélange. Par exemple, certaines lames sont conçues pour créer un flux plus turbulent dans le tambour, ce qui aide à briser les touffes et à réaliser un mélange plus cohérent.
Dans certains grands mélangeurs avancés en béton, le tambour de mélange peut être incliné. Cette fonctionnalité est extrêmement utile pour décharger le béton mixte. Lorsque le mélange est terminé, le tambour peut être incliné pour verser le béton dans un camion d'attente ou directement sur le chantier de construction. Le mécanisme d'inclinaison est généralement alimenté par des systèmes hydrauliques, qui fournissent la force nécessaire pour soulever et angloter le tambour lourd.
Système d'entraînement
Le système d'entraînement est responsable de l'alimentation de la rotation du tambour de mélange. Il existe différents types de systèmes d'entraînement utilisés dans les grands mélangeurs en béton, y compris les entraînements mécaniques, hydrauliques et électriques.
Les systèmes d'entraînement mécaniques utilisent une série de vitesses, de ceintures et de poulies pour transférer l'alimentation du moteur vers le tambour de mélange. Ces systèmes sont relativement simples et fiables, mais ils peuvent nécessiter plus de maintenance par rapport à d'autres types. Par exemple, les ceintures doivent être régulièrement vérifiées pour la tension et l'usure, et les engrenages doivent être lubrifiés pour éviter une friction excessive.
Les systèmes d'entraînement hydrauliques, en revanche, utilisent du liquide hydraulique pour transmettre la puissance. Ils offrent plusieurs avantages, tels que le fonctionnement fluide, le contrôle précis et le couple élevé. Les moteurs hydrauliques sont utilisés pour conduire le tambour de mélange, et la vitesse et la direction de la rotation peuvent être facilement ajustées. Cela permet plus de flexibilité dans le processus de mélange, car différents matériaux peuvent nécessiter des vitesses de mélange différentes.
Les systèmes d'entraînement électrique deviennent de plus en plus populaires en raison de leur efficacité énergétique et de leur convivialité environnementale. Ils utilisent des moteurs électriques pour alimenter le tambour de mélange. Les disques électriques sont plus silencieux que les entraînements mécaniques et hydrauliques, et ils produisent moins d'émissions. Ils sont également plus adaptés aux chantiers de construction intérieurs ou au bruit.
Panneau de contrôle
Le panneau de commande est l'interface entre l'opérateur et le grand mélangeur en béton. Il permet à l'opérateur de contrôler diverses fonctions de la machine, comme le démarrage et l'arrêt du processus de mélange, l'ajustement de la vitesse du tambour de mélange et la surveillance des paramètres de fonctionnement.
Les panneaux de commande modernes sont souvent équipés d'écrans numériques et d'interfaces en contact - écran. Ces affichages montrent des informations importantes telles que le temps de mélange, la vitesse du tambour et la température à l'intérieur du mélangeur. L'opérateur peut également utiliser le panneau de commande pour définir le programme de mélange en fonction des exigences spécifiques du mélange en béton. Par exemple, différents types de béton peuvent nécessiter différents temps de mélange et vitesses.
En plus des fonctions de contrôle de base, le panneau de commande peut également inclure des caractéristiques de sécurité. Par exemple, il peut avoir des boutons d'arrêt d'urgence qui arrêtent immédiatement le fonctionnement du mélangeur en cas d'urgence. Certains panneaux de commande sont également connectés à des capteurs qui surveillent l'état du mélangeur, comme la température du système d'entraînement ou le niveau de lubrifiant. Si des conditions anormales sont détectées, le panneau de commande peut envoyer une alarme à l'opérateur.
Batcher agrégé
Le Batcher agrégé est une partie importante d'un grand mélangeur en béton, en particulier dans les mélangeurs de type lots. Il est utilisé pour mesurer et dispenser les agrégats, tels que le sable, le gravier et la pierre broyée, dans le tambour de mélange.
Le Batcher agrégé se compose généralement d'une trémie, d'un système de pesée et d'un tapis roulant. La trémie stocke les agrégats et le système de pesée mesure avec précision la quantité de chaque agrégat en fonction de la recette de béton. Une fois la quantité correcte d'agrégats mesurée, la courroie du convoyeur les transporte vers le tambour de mélange.
Un lot précis des agrégats est crucial pour la qualité du béton. Si le rapport des agrégats n'est pas correct, il peut affecter la résistance, l'ouvabilité et la durabilité du béton. Les gratters d'agrégats modernes sont très précis, avec des capteurs de pesée et des systèmes de contrôle avancés qui peuvent assurer la précision du processus de lots.
Silo de ciment et système d'alimentation
Le ciment est l'un des composants clés du béton, et un grand mélangeur en béton a besoin d'un système de stockage et d'alimentation de ciment fiable. Le silo de ciment est un grand récipient utilisé pour stocker du ciment. Il est généralement en acier et est conçu pour protéger le ciment de l'humidité et d'autres facteurs environnementaux.
Le système d'alimentation est responsable du transfert du ciment du silo au tambour de mélange. Il existe différents types de systèmes d'alimentation, y compris les convoyeurs à vis, les convoyeurs pneumatiques et les ascenseurs de seau. Les convoyeurs à vis sont couramment utilisées car elles sont simples et efficaces. Ils utilisent une vis rotative pour déplacer le ciment le long d'un tube et dans le tambour de mélange. Les convoyeurs pneumatiques, en revanche, utilisent de l'air comprimé pour transporter le ciment. Ils conviennent à la longue distance et peuvent gérer de grands volumes de ciment.
Le système d'alimentation du ciment doit être soigneusement calibré pour s'assurer que la bonne quantité de ciment est ajoutée au mélange en béton. Sur - ou moins - l'ajout de ciment peut affecter considérablement la qualité du béton.
Système d'approvisionnement en eau
L'eau est un autre ingrédient essentiel en béton, et un système d'approvisionnement en eau approprié est nécessaire dans un grand mélangeur en béton. Le système d'alimentation en eau comprend un réservoir d'eau, une pompe et un dispositif de mesure de l'eau.
Le réservoir d'eau stocke l'eau nécessaire pour le processus de mélange. La pompe est utilisée pour transférer l'eau du réservoir au tambour de mélange. Le dispositif de mesure de l'eau, comme un débitmètre, est utilisé pour mesurer avec précision la quantité d'eau ajoutée au mélange en béton. La quantité d'eau est cruciale pour l'ouvrabilité et la force du béton. Trop d'eau peut rendre le béton trop coulant et réduire sa force, tandis que trop peu d'eau peut rendre le mélange difficile à travailler.
Dans certains grands mélangeurs en béton, le système d'alimentation en eau peut être intégré au panneau de commande. Cela permet à l'opérateur de régler la quantité d'eau souhaitée, et le système mesurera automatiquement et ajoutera la quantité correcte pendant le processus de mélange.
Cadre et châssis
Le cadre et le châssis fournissent le support structurel de l'ensemble du grand mélangeur en béton. Ils sont généralement en acier lourd pour résister au poids du tambour de mélange, du système d'entraînement et d'autres composants.
Le cadre est conçu pour distribuer le poids uniformément et fournir une base stable pour le mélangeur. Il protège également les composants internes des dommages. Le châssis, en revanche, est la partie qui est en contact avec le sol. Dans les mélangeurs en béton mobile, le châssis est équipé de roues ou de pistes pour un transport facile.
Le cadre et le châssis doivent être solides et durables pour assurer le fonctionnement sûr et fiable du grand mélangeur en béton. Ils sont souvent conçus pour répondre aux normes d'ingénierie strictes et sont testés pour l'intégrité structurelle avant d'être mis en service.
Système additif
Dans certains cas, des additifs sont ajoutés au mélange de béton pour améliorer ses propriétés. Les additifs peuvent inclure des plastificateurs, des retardatoires, des accélérateurs et des agents d'entraînement de l'air. Un grand mélangeur en béton peut être équipé d'un système additif pour mesurer avec précision et ajouter ces additifs au mélange.
Le système additif se compose généralement de conteneurs de stockage pour les additifs, les pompes et les appareils de mesure. Les additifs sont stockés dans des conteneurs séparés et les pompes sont utilisées pour les transférer dans le tambour de mélange. Les dispositifs de mesure garantissent que la bonne quantité d'additifs est ajoutée en fonction de la recette de béton.
L'utilisation d'additifs peut améliorer considérablement les performances du béton. Par exemple, les plastifiants peuvent améliorer l'ouvabilité du béton, tandis que les retardateurs peuvent retarder le temps de réglage, ce qui est utile par temps chaud ou pour les projets de construction à grande échelle.
Conclusion
En tant que fournisseur de grands mélangeurs en béton, je comprends l'importance de chaque partie dans les performances globales de la machine. Un grand mélangeur en béton bien conçu et entretenu peut produire efficacement le béton de haute qualité, ce qui est essentiel pour le succès de tout projet de construction.

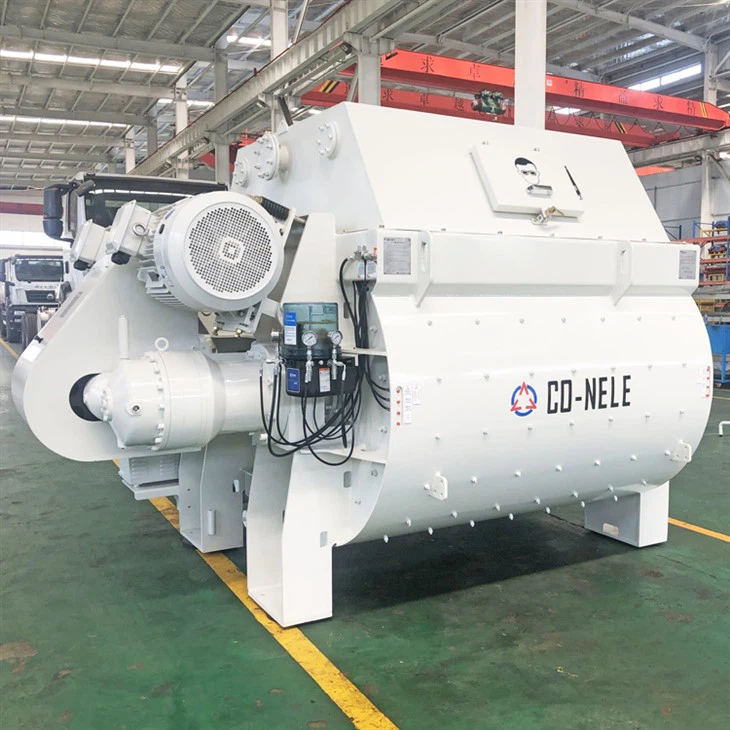

Si vous êtes sur le marché pour un grand mélangeur en béton, qu'il s'agisse d'unMélangeur en béton prêt à l'emploi, unTwin - Arbre Mixer intermittent, ou unMélangeur de blocs, nous avons un large éventail d'options pour répondre à vos besoins spécifiques. Nos grands mélangeurs en béton sont construits avec des composants de haute qualité et des technologies avancées pour assurer un fonctionnement fiable et d'excellentes performances.
Nous vous invitons à nous contacter pour plus d'informations et à discuter de vos besoins. Notre équipe d'experts est prête à vous aider à sélectionner la bonne grande mélangeur en béton pour votre projet et à vous fournir un support après-vente complet.
